| Specifiche | Misure (file per Yagi Optimizer) |
|
|---|---|---|
| Frequenza | 144 MHz |
8JXX2
144.000 144.300 144.600 MHz
12 elements, millimeters
5.0000
0.000 507.8729
362.148 474.0000
607.377 471.2721
1072.443 467.0316
1827.870 458.7185
2662.489 453.3003
3518.270 449.9591
4244.733 453.4258
|
| Elementi | 8 | |
| Guadagno | 12.19 dBd / 14.23 dBi | |
| Rapporto F/R | 25 dB | |
| Angolo a -3 dB piano E - H | 34.54° - 37.74° | |
| Spaziatura piano E - H | 3.5 - 3.21 m | |
| R.O.S. | 1:1.2 | |
| Lunghezza boom | 4.25 m - 2.04 lambda | |
| Diametro boom | 25 - 30 - 25 | |
| Diametro elementi | 5 | |
| Dipolo | T-match | |
| Connettore | "N" precision | |
| Balun | RG 142 | |
| Potenza applicabile | 1000 W | |
| Attacco Mast | max 75 mm Ø | |
| Peso | 2.8 Kg | |
| Area al vento | 0,15 m² | |

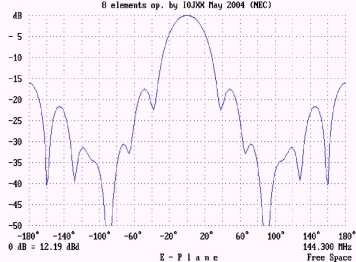

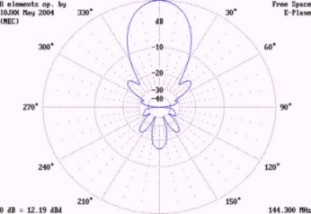

Diagrammi di radiazione sul piano verticale

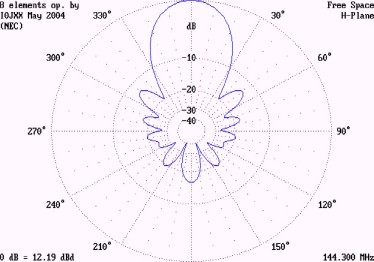

Diagrammi di radiazione sul piano orizzontale

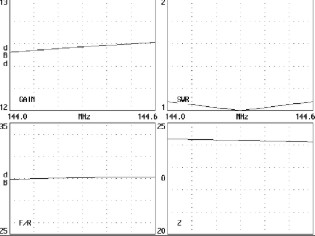

Guadagno, ROS, Rapporto fronte/retro, Impedenza
