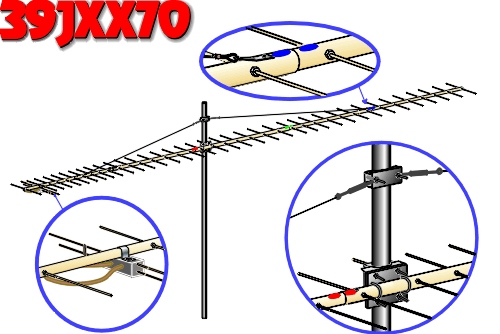

| Specifiche | Misure (file per Yagi Optimizer) |
|
|---|---|---|
| Frequenza | 432 MHz | 39JXX70
432.000 432.300 432.600 MHz
39 elements, millimeters
5.0000
0.0000 168.5000
147.0000 164.5000
203.0000 158.0000
317.0000 153.0000
465.0000 151.5000
637.0000 148.0000
827.0000 148.5000
1031.0000 146.0000
1250.0000 144.5000
1479.0000 144.0000
1719.0000 143.5000
1966.0000 141.5000
2223.0000 140.5000
2485.0000 140.0000
2755.0000 138.5000
3031.0000 138.0000
3305.0000 137.0000
3582.0000 136.0000
3860.0000 135.0000
4136.0000 132.0000
4413.0000 131.5000
4689.0000 133.0000
4966.0000 134.0000
5244.0000 133.0000
5520.0000 128.5000
5796.0000 128.0000
6073.0000 127.0000
6350.0000 126.5000
6625.0000 126.0000
6901.0000 126.0000
7178.0000 125.0000
7455.0000 124.0000
7731.0000 123.5000
8008.0000 123.0000
8284.0000 122.5000
8561.0000 122.0000
8838.0000 121.0000
9114.0000 121.0000
9390.0000 119.5000
|
| Elementi | 39 | |
| Guadagno | 18.13 dBd / 20.27 dBi | |
| Rapporto F/R | 30 dB | |
| Angolo a -3 dB piano E - H | 19.8° - 20.3° | |
| Spaziatura piano E - H | 2.02 - 1.97 m | |
| R.O.S. | 1:1.2 | |
| Lunghezza boom | 9.4 m - 13.58 lambda | |
| Diametro boom | 25 - 30 - 35 - 30 - 25 | |
| Diametro elementi | 5 | |
| Dipolo | T-match | |
| Connettore | "N" precision | |
| Balun | RG 142 | |
| Potenza | 1000 W | |
| Attacco Mast | max 75 mm Ø | |
| Peso | 7 Kg | |
| Area al vento | 0,32 m² | |

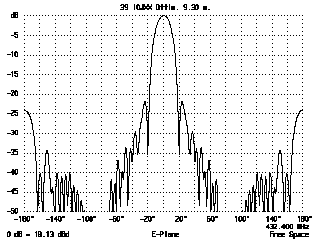

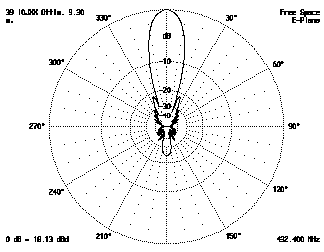

Diagrammi di radiazione sul piano verticale

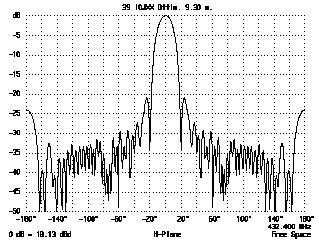

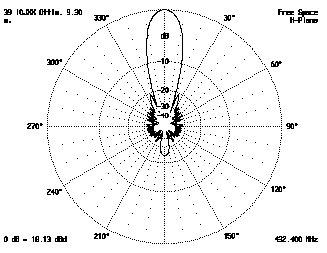

Diagrammi di radiazione sul piano orizzontale
Guadagno, ROS, Rapporto fronte/retro, Impedenza
