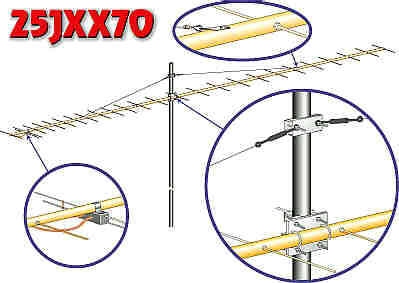

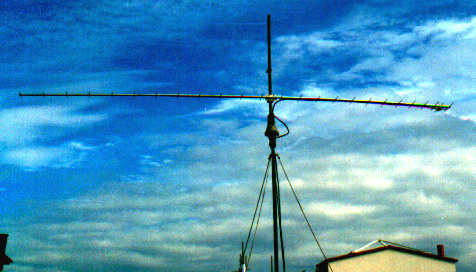

Yagi a
25 elementi per i 70 cm
| Specifiche | Misure (file per Yagi Optimizer) |
|
|---|---|---|
| Frequenza | 432 MHz | 25JXX70
432.300 MHz
25 elements, millimeters
5.0000
0.0000 167.5000
147.0000 164.2500
202.0000 157.5000
316.0000 152.5000
462.0000 151.0000
633.0000 147.0000
822.0000 147.0000
1026.0000 145.0000
1243.0000 143.5000
1470.0000 143.0000
1708.0000 142.0000
1955.0000 140.5000
2209.0000 139.5000
2471.0000 138.5000
2738.0000 137.0000
3015.0000 137.0000
3287.0000 136.0000
3561.0000 135.0000
3837.0000 133.5000
4112.0000 131.0000
4387.0000 130.5000
4661.0000 131.5000
4937.0000 133.0000
5213.0000 132.0000
5488.0000 127.5000
|
| Elementi | 25 | |
| Guadagno | 16.46 dBd / 18.6 dBi | |
| Rapporto F/R | 30 dB | |
| Angolo a -3 dB piano E - H | 23° - 23.8° | |
| Spaziatura piano E - H | 1.72 - 1.66 m | |
| R.O.S. | 1:1.2 | |
| Lunghezza boom | 5.5 m - 7.94 lambda | |
| Diametro boom | 25 - 30 - 25 | |
| Diametro elementi | 5 | |
| Dipolo | T-match | |
| Connettore | "N" precision | |
| Balun | RG 142 | |
| Potenza applicabile | 1000 W | |
| Attacco Mast | max 75 mm Ø | |
| Peso | 4 Kg | |
| Area al vento | 0,18 m² | |

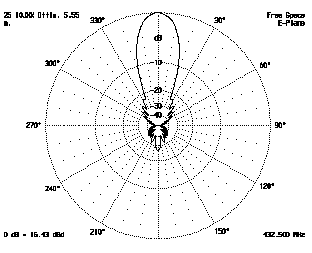

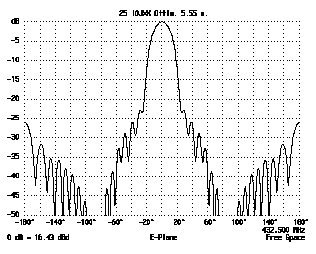

Diagrammi di radiazione sul piano verticale

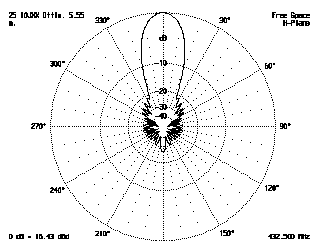

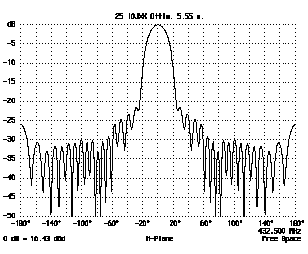

Diagrammi di radiazione sul piano orizzontale

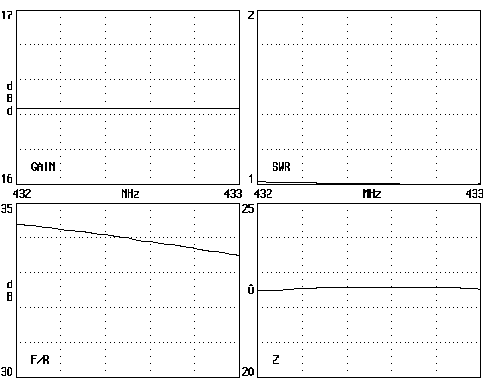

Guadagno, ROS, Rapporto fronte/retro, Impedenza
