| Specifiche | Misure (file per Yagi Optimizer) |
|
|---|---|---|
| Frequenza | 144 MHz | 12JXX2
144.000 144.300 144.600 MHz
12 elements, millimeters
5.0000
0.0000 513.5000
363.0000 491.5000
551.0000 480.0000
908.0000 471.0000
1446.0000 463.5000
1924.0000 446.0000
2435.0000 452.5000
3069.0000 447.5000
3657.0000 429.5000
4250.0000 444.0000
4925.0000 449.0000
5573.0000 439.0000
|
| Elementi | 12 | |
| Guadagno | 12.67 dBd / 14.81 dBi | |
| Rapporto F/R | 30 dB | |
| Angolo a -3 dB piano E - H | 33.6° - 36.4° | |
| Spaziatura piano E - H | 3.59 - 3.33 m | |
| R.O.S. | 1:1.2 | |
| Lunghezza boom | 5.6 m - 2.69 lambda | |
| Diametro boom | 25 - 30 - 25 | |
| Diametro elementi | 5 | |
| Dipolo | T-match | |
| Connettore | "N" precision | |
| Balun | RG 142 | |
| Potenza applicabile | 1000 W | |
| Attacco Mast | max 75 mm Ø | |
| Peso | 4 Kg | |
| Area al vento | 0,2 m² | |

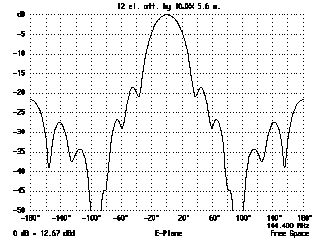

Diagrammi di radiazione sul piano verticale

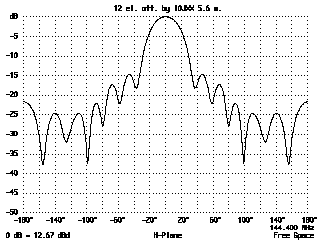

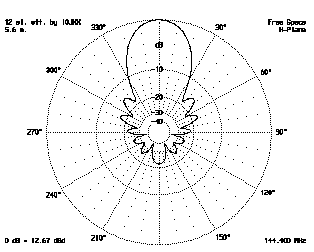

Diagrammi di radiazione sul piano orizzontale

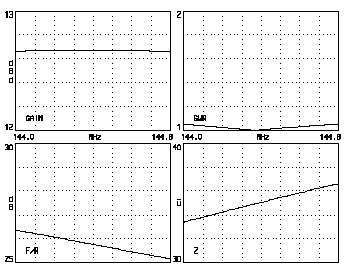

Guadagno, ROS, Rapporto fronte/retro, Impedenza
